X型单级旋片真空泵

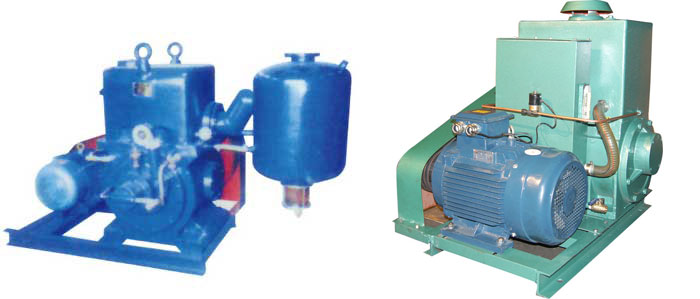

                   X-150B真空泵                                                                                          X-100B真空泵
用途及使用范围

  X-150B/100B型单级泵既可单独使用,也可作为增压泵,扩散泵的前级泵用。广泛的应用于变压器煤油气相干燥,真空浸渍、蔬菜、食品、医药的真空干燥、真空镀膜以及脱水、真空冶金等。
       单级旋片真空泵有偏心安装在定子腔内地转子槽内地两旋片。转子带动旋片转动时,旋片借离心力和旋片弹簧紧贴缸壁,把进排气口分隔开来,并使进气腔容积周期性的扩大而吸气,排气腔容积周期性的缩小而压缩气体,借压缩气体的压力和油推开排气阀排气,从而获得真空。

性能参数:

型号 Model  X-150B X-100B 型号 Model  X-150B X-100B
抽气速率 Pumping Speed(L/S) 150 100 水蒸汽抽除率 14 10
vapour pumping rate (Kg/h)
极限压力 气镇关 <0.8 <0.8 噪声 Noise (Lp) 70dB(A) 68dB(A)
Without gass ballast
ultimate vacuum (Pa) 气镇开 <15 <15 冷却水需要量 >200 >200
With gass ballast  Cooling water consumption (L/h)
转速 Speed (r/min) 345 400 最高工作油量 80 80
The highest oil temperature in operation (℃)
电动机功率 Motor Power (Kw) 15 7.5 用油量 Overall dimension (mm) 45 30
进(排)气口直径 inlet (oulet)dia (mm)  DN100ISO 外形尺寸 Overall dimension(mm) 1907×1110×1177 1554×854.5×972
重量 Weight (Kg)  1100 700

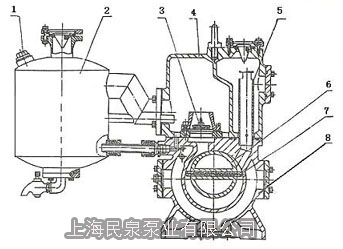

X-150B真空泵结构图:

1,注油塞 2,油气分离器 3,排气阀 4,油箱 5,进气桶 6,转子 7,旋片
8,泵体 9,前端盖 10,油窗 11,气镇阀 12,油杯 13,后端盖 14,放水阀
