塑料隔膜泵常用配件-四氟球和球座

来源：互联网   发布日期：2017/9/4

球和球座是隔膜泵的易损配件，塑料隔膜泵所配的球和球座材质默认为聚四氟乙烯。

                                   上图为QBY-25/40塑料隔膜泵球座

四氟球座尺寸：内径32mm，卡槽57mm，外径67mm，厚度11mm（手工测量，误差1mm）

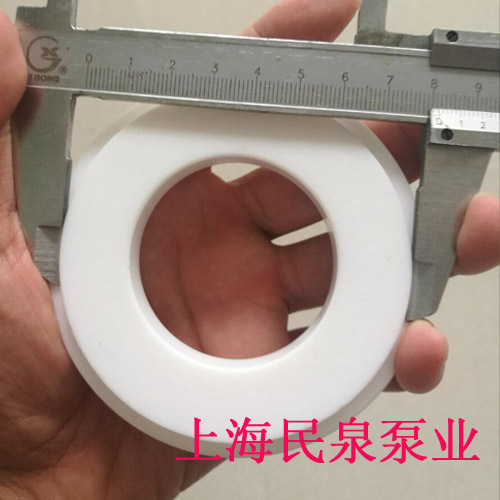

         上图为QBY-50/65塑料隔膜泵球座
四氟球座尺寸：内径48mm，卡槽81mm，外径90.5mm，厚度15mm（手工测量，误差1mm）



    上图为QBY-50/QBY-65球座（金属泵）
四氟球座尺寸：内径47mm，卡槽83.5mm，外径99.5mm，厚度14mm（手工测量，误差1mm）



       上图为QBY-80/100隔膜泵球座
四氟球座尺寸：内径60mm，卡槽94mm，外径108mm，厚度15mm（手工测量，误差1mm）



         上图为QBY-25/40四氟球

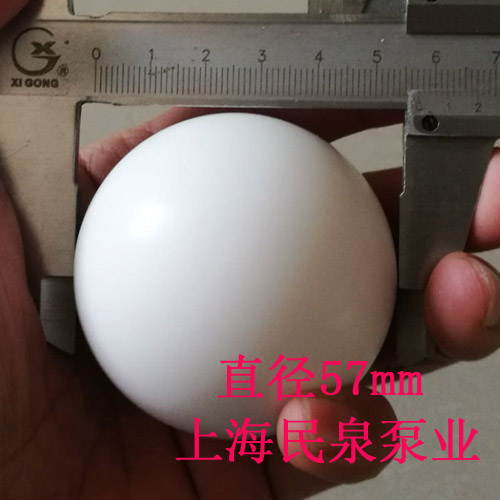

         上图为QBY-50/65四氟球

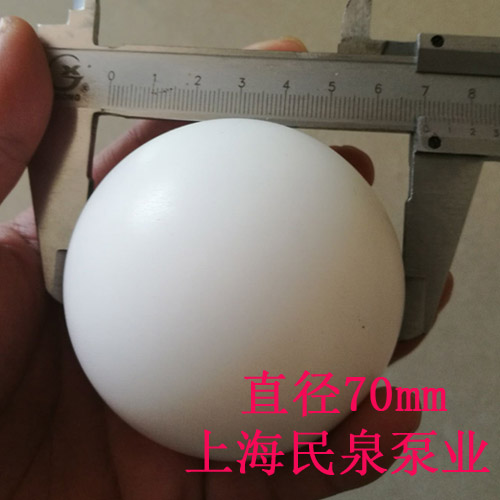

         上图为QBY-80/100四氟球
